目前，計算螺栓的擰緊扭矩主要有以下幾種方法：

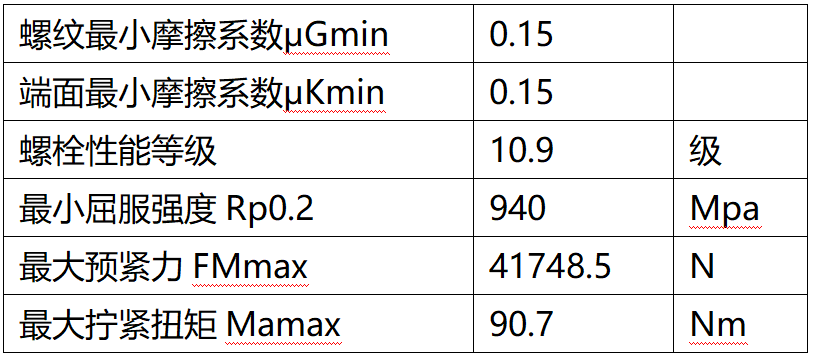

1）VDI 2230標準計算方法

VDI 2230標準是德國工程師學會標準，是一個系統的介紹螺栓連接的計算標準，它不僅僅被德國工程界使用，目前也廣泛的被各國工程界所接受。在中國工程界，目前也廣泛的使用該標準計算和分析螺栓連接。它的主要一個好處是，很多參數都是通過相關尺寸和材料數據計算出來，很少采用一些經驗的方法。

2）GB/T 16823.2標準計算方法

GB/T 16823.2標準等同于JIS B1083標準，該標準對螺栓連接的擰緊扭矩計算方法進行了說明，與VDI 2230標準是非常類似，兩者的主要區別是VDI 2230計算螺栓預緊力時候采用了全塑性屈服的算法，也就是說只有當螺栓的中心軸線處的應力達到屈服時候，才認為是螺栓達到了屈服，而GB/T 16823.2標準則認為只要螺栓的桿部最外層達到了屈服，就說明螺栓是達到了屈服狀態。這是兩者的一個主要差異點。

3）QC/T 518標準計算方法

該標準與GB/T 16823.2標準比較接近，但是，標準中直接給出了最大預緊力的數值，但是最大預緊力的數值是比GB/T 16823.2標準中同樣摩擦系數情況下的預緊力要小約10%。其他擰緊扭矩的計算公式等與GB/T 16823.2標準是基本一致。

4）機械設計或機械設計手冊計算方法

機械設計中明確：在實用上，絕大多數螺紋聯接在裝配時都必須擰緊，使聯接在承受工作載荷之前，預先受到力的作用。這個預加作用力稱為預緊力。預緊的目的在于增強聯接的可靠性和緊密性，以防止受載后被聯接件間出現縫隙或發生相對滑移。

經驗證明：適當選用較大的預緊力對螺紋聯接的可靠性以及聯接件的疲勞強度都是有利的，特別對于像氣缸蓋、管路凸緣、齒輪箱、軸承蓋等緊密性要求較高的螺紋聯接，預緊更為重要。

但過大的預緊力會導致整個聯接的結構尺寸增大，也會使聯接件在裝配或偶然過載時被拉斷。因此，為了保證聯接所需要的預緊力，又不使螺紋聯接件過載，對重要的螺紋聯接，在裝配時要控制預緊力。

通常規定，擰緊后螺紋聯接件的預緊應力不得超過其材料的屈服極限σs的80%。對于一般聯接用的鋼制螺栓聯接的預緊力F0，推薦按下列關系確定：

碳素鋼螺栓 F0≤(0.6~0.7)σsA1

合金鋼螺栓 F0≤(0.5~0.6)σsA1

式中：σs——螺栓材料的屈服極限；

A1——螺栓危險截面的面積，A1=πd1²/4。

預緊力的具體數值應根據載荷性質、聯接剛度等具體工作條件確定。

對于重要的或有特殊要求的螺栓聯接，預緊力的數值應在裝配圖上作為技術條件注明，以便在裝配時加以保證。

受變載荷的螺栓聯接的預緊力應比受靜載荷的要大些。

以上就是機械設計中對螺栓預緊力的一個說明，從中可以看出，預緊力對于螺栓連接是非常中重要的，而且指出了螺栓連接受到交變載荷螺栓的預緊力反而應該比受到靜載荷還要大一些。

接下來，我們就重點對機械設計中的這個預緊力經驗范圍和擰緊扭矩的確定方法進行詳細的說明。

機械設計中給出了螺栓預緊力的建議范圍：

擰緊后螺紋聯接件的預緊應力不得超過其材料的屈服極限σs的80%。對于一般聯接用的鋼制螺栓聯接的預緊力F0，推薦按下列關系確定：

碳素鋼螺栓 F0≤(0.6~0.7)σsA1

合金鋼螺栓 F0≤(0.5~0.6)σsA1

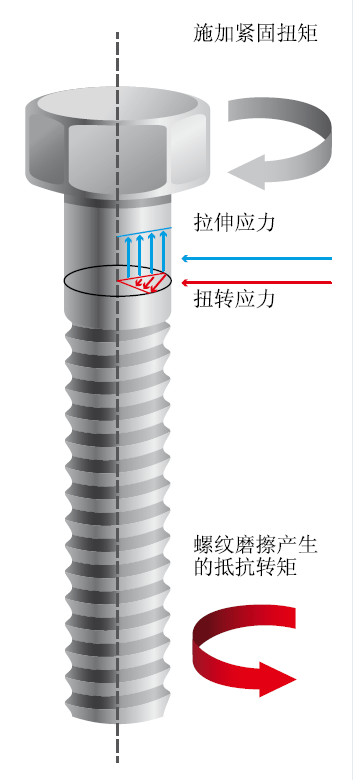

我們都知道螺栓預緊主要是扭矩法擰緊的方式預緊，當然也有部分場合采用液壓拉伸器的方式。扭矩法擰緊就是螺栓預緊時候不僅僅受到拉應力作用，螺栓還會受到扭轉剪切應力的作用，在拉應力和扭轉剪切應力的綜合作用下，螺栓只要達到了屈服強度就會產生屈服，這個拉應力和扭轉剪切應力的綜合作用就是不能超過螺栓的屈服強度。

螺栓擰緊時候最小截面上的拉應力為：

d1可以認為是螺栓的最小截面積，一般是螺紋處截面積最小，也就是應力截面積As的直徑。

最小截面的扭轉剪切應力為：

對于M10~M64粗牙普通螺紋的鋼制螺栓，螺紋升角ψ=1°42′~3°2′；螺紋中徑d?≈0.9d；螺旋副的當量摩擦角φv≈arctan 1.155f（f為摩擦系數，無潤滑時f≈0.1~0.2）；螺栓孔直徑d?≈1.1d；螺母環形支承面的外徑D?≈1.5d；螺母與支承面間的摩擦系數f?=0.15。

因此，對于M10~M64普通螺紋的鋼制螺栓，f=0.15時候，可取 tan φv≈0.17，d2/d1=1.04~1.08，tan φ≈0.05，由此可得：

τ≈0.5σ

由于螺栓材料是塑性的，故可根據第四強度理論，求出螺栓預緊狀態下的計算應力為：

由此可見，對于M10~M64普通螺紋的鋼制緊螺栓聯接，在擰緊時雖是同時承受拉伸和扭轉的聯合作用，但在計算時可以只按拉伸強度計算，并將所受的拉力（預緊力）增大30%來考慮扭轉的影響，這樣就能夠得出拉應力和扭轉剪切應力共同作用下的綜合應力。

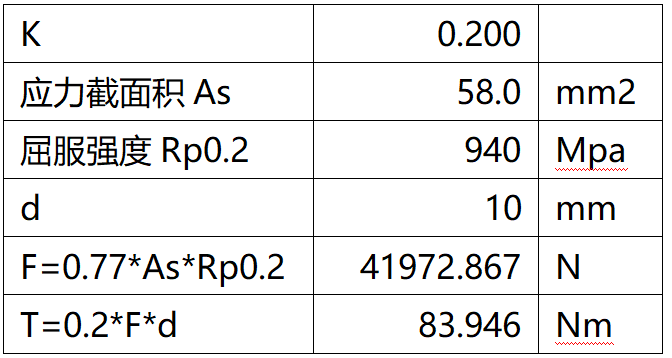

所以，螺栓的綜合應力應小于等于螺栓的屈服強度，也就是：

需要記住，上述是在螺紋摩擦系數和支撐面摩擦系數約為0.15情況下的計算結果，如果是其他摩擦系數值，該結果會有一些變動。該處也說明了，采用機械設計的方法，往往是一個定值，需要有一些經驗參數。
